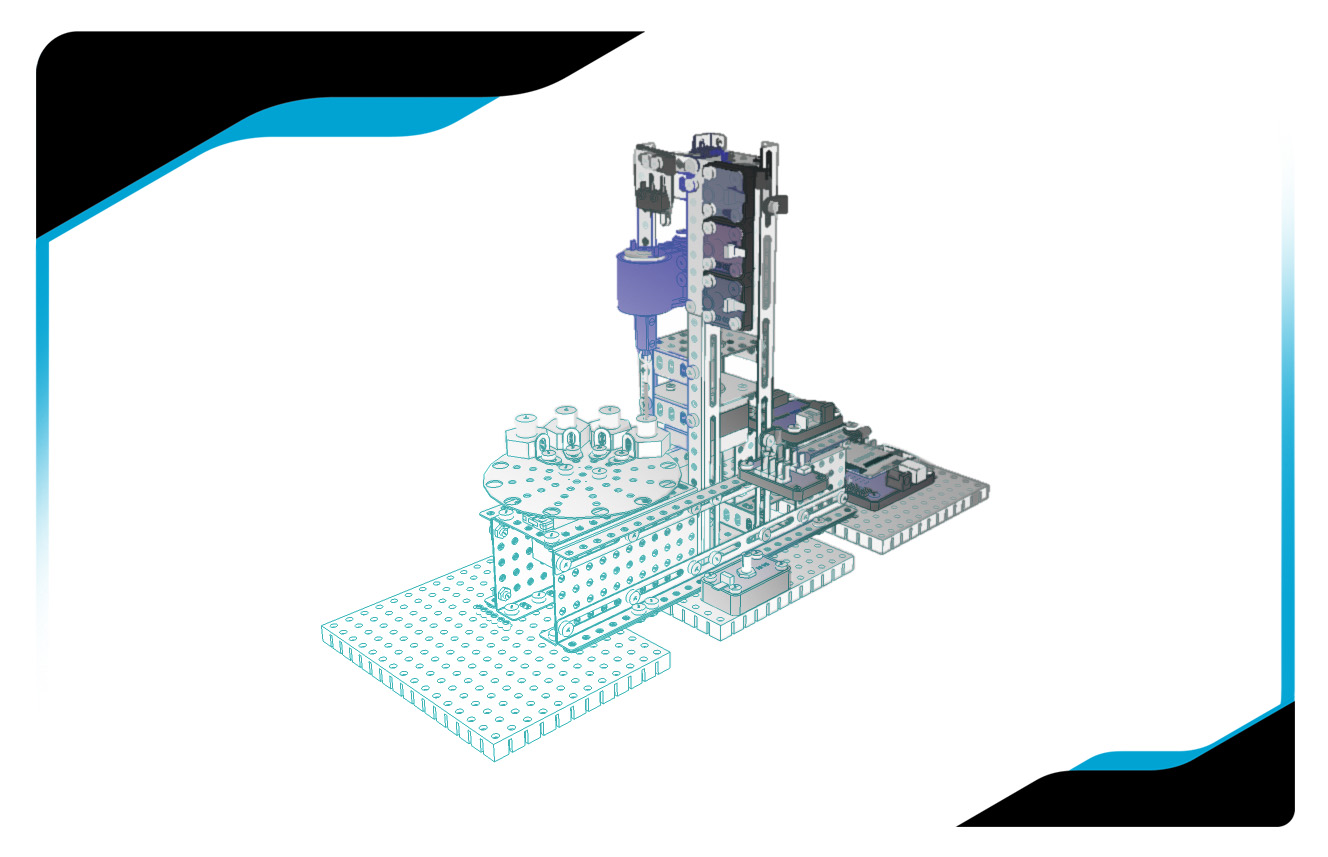

Model plně funkčního výrobního CNC automatu s revolverovým podavačem obrobků. Vřeteno vrtačky tvoří DC motor s vrtákem o průměru 2mm. Otáčky vřetene se nastavují pomocí kruhového potenciometru. Vertikální osu Z pohání skrze šroubový převod krokový motor. Počátek souřadnicového systému je detekován koncovým spínačem. Revolverový podavač řídí RC servomotor.
Řídící panel tvoří sada spínačů, skrze které se řídí posuv vřetene a pohyb podavače obrobků.
Komponenty potřebné pro stavbu modelu
| Komponenta | Název | Množství | Vyobrazeni |
|---|---|---|---|
| 1001 | Pásek 2_0,8 | 1 |  |
| 1004 | Pásek 5_0,8 | 1 |  |
| 1011 | Pásek 25_0,8 | 4 |  |
| 1054 | Profil L25×1_0,8 | 8 |  |
| 1104 | Deska 9×5_0,8 | 1 |  |
| 1111 | Profil U1×5×5×1_0,8 | 5 |  |
| 1112 | Profil U1×11×5×1_0,8 | 2 |  |
| 1151 | Podložka d=10 | 19 |  |
| 1252 | Profil L1×1_0,8 | 4 |  |
| 1362 | Osa ukončená závity | 2 |  |
| 1381 | Stavěcí šroub M4×4 | 6 |  |
| 1401 | Staváček | 4 |  |
| 1403 | Spojka os | 5 |  |
| 1495 | Klec motoru | 1 |  |
| 1496 | Motor | 1 |  |
| 1511 | Matka M4_2,2 | 141 |  |
| 1514 | Šroub M4×6 | 87 |  |
| 1515 | Šroub M4×8 | 4 |  |
| 1516 | Šroub M4×12 | 23 |  |
| 1517 | Šroub M4×16 | 4 |  |
| 1642 | Montážní deska | 3 |  |
| 1810 | Ložisko | 2 |  |
| 1811 | Ložiskový díl | 4 |  |
| 1823 | Náboj ozubeného kola 11,4 kruhový průřez | 2 |  |
| 1830 | Redukce na osu motoru d=2mm | 2 |  |
| ME0006 | Šroub M4×20 D84 | 6 |  |
| ME0021 | Šroub M2,5×10 | 6 |  |
| ME0022 | Matka M2,5_2 | 6 |  |
| ME0023 | Šroub M3×6 | 4 |  |
| ME0031 | Šroub M4×35 | 4 |  |
| ME1402 | Digital out-servo | 1 |  |
| ME1403 | Krokový motor | 1 |  |
| ME1404 | Koncový spínač | 1 |  |
| ME2001 | Krabicka na senzor 30×30 | 3 |  |
| ME2002 | Karabicka na senzor 30×50 | 1 |  |
| ME2003 | Krabicka na senzor 50×50 | 1 |  |
| ME2013 | Plastová krabička 30×50 pro potenciometr | 1 |  |
| ME2205 | Páka serva | 1 |  |
| ME2207 | Držák kabelů | 14 |  |
| ME2215 | Obrobek | 4 |  |
| ME5001 | Deska podavače | 1 |  |
| ME5010 | Klec serva 9×5 | 1 |  |
| ME5026 | Klec pro krokový motor U 1×5×5×1 | 1 |  |
| ME5027 | Redukce krokový motor D5/D4 | 1 |  |
| ME5028 | Díl pro lineární vedení | 2 |  |
| ME5029 | Díl pro lineární vedení-matka | 2 |  |
| ME5032 | Drzak konc.spínače | 1 |  |
| ME5033 | Pružina l=35 d=6,5 | 1 |  |
| ME5035 | Závitová tyč l=130 | 1 |  |
| ME5036 | Vrták d=2mm | 1 |  |
| MEKA02 | D/A propojovací kabel 25 cm | 3 |  |
| MEKA03 | D/A propojovací kabel 35 cm | 4 |  |
| MEKI03 | I2C kabel 35 cm | 1 |  |
| MEMI03 | I2C řadič krokových motorů | 1 |  |
| MEMO01 | Spojovací modul | 1 |  |
| MESA01 | Potenciometr, senzor polohy | 1 |  |
| MESD02G | Tlačítko zelené | 2 |  |
| MESD02R | Tlačítko červené | 1 |  |
